中辰臭氧公斤級系列臭氧發生器是利用介質阻擋放電原理、微間隙放電設計的高頻臭氧發生器。產品濃度高、穩定性好，各項技術指標達國際水平，是工業級臭氧發生器的理想選擇。
微間隙放電：中辰臭氧系列臭氧發生器的放電介質采用的是石英小管，區別于傳統的玻璃管及搪瓷管等在放電介質上涂導電層的做法，石英管內套SS316管，二者同心圓分布，間隙僅0.1-0.3毫米，微間隙設計工藝使放電面積增大，電源效率提升的同時大大減小了反應腔的體積；解決了放電管因膨脹系數不同而脫落導致的臭氧發生器產量濃度的衰減；降低了維護成本。
高頻逆變器：中辰臭氧用臭氧逆變器頻率高、穩定性好，采用軟開關設計、能自動捕捉頻率諧振點；該系列逆變器采用，“逆變器輸出輸入電壓高速檢測裝置”
|
電源 |
電壓范圍 |
380（V） |
|
頻率 |
50（HZ） |
|
|
進氣露點 |
-60~-80（℃） |
|
|
油 |
||
|
顆粒 |
≤1（μm） |
|
|
碳氫物 |
＜15（PPM） |
|
|
進氣壓力 |
≤0.1（MPA） |
|
|
進氣溫度 |
5~40（℃） |
|
|
氣體流量調節 |
0.015~0.15（Nm3/h） |
|
|
臭氧產量調節 |
30~100（%） |
|
|
臭氧濃度調節 |
0~150（mg/L） |
|
|
冷卻水 |
進水溫度 |
5~25（℃） |
|
進水壓力 |
0.2（MPA） |
|
|
出口溫升 |
4（℃） |
l 無論在運行還是通氣階段，進入臭氧發生器的氧氣長壓露點保證≤-60℃。
l 冷卻水中應不含能產生水垢、堵塞、沉積等影響發生器正常使用的物質。
2.1 設備應存放在干燥、清潔、通風良好的庫房內。對于短期露天存放和運輸時應加蓋雨布。
2.2 室內安裝現場環境溫度為-20～40℃，相對濕度≤80%。
四、ZCO-5KG氧氣源臭氧發生器系統商務報價
|
設備名稱 |
系統組成 |
型號 |
數量 |
廠家 |
單價（元） |
|
|
臭氧發生器（ZCO-5KG） |
1.1 |
高頻逆變器 |
ZC-45KW |
1臺 |
中辰 |
|
|
1.2 |
變壓器 |
45KW/380V/4-8KHZ |
1臺 |
|||
|
1.3 |
高頻電感 |
1臺 |
||||
|
1.4 |
人機界面 |
LEVI777A |
1個 |
中辰 |
||
|
1.5 |
低壓原器件 |
配套 |
1套 |
中辰 |
||
|
1.6 |
不銹鋼反應腔 |
配套 |
1臺 |
中辰 |
||
|
1.7 |
放電管 |
φ12mm |
若干 |
中辰 |
||
|
1.8 |
壓力表 |
Y-100 0-0.25MPa |
1只 |
上海 |
||
|
1.9 |
流量計 |
LZ-W30-50 |
2只 |
浙江 |
||
|
1.10 |
調壓閥 |
DN40 |
1只 |
浙江 |
||
|
冷卻系統 |
1 |
板式換熱器 |
1 |
1臺 |
山東 |
|
|
2 |
增壓泵 |
1 |
1臺 |
廣東 |
||
|
3 |
膨脹罐 |
1 |
1個 |
中辰 |
||
|
PSA凈化制氧系統（ZC-0-50） |
2.2 |
螺桿式空壓機 |
75KW |
1臺 |
中辰 |
|
|
|
空氣緩沖罐 |
V-1.5/8 |
1個 |
|||
|
2.2 |
冷凍式干燥機 |
ZC-15F |
1臺 |
|||
|
2.3 |
活性炭過濾器 |
ZC-15 |
1個 |
|||
|
2.4 |
制氧機 |
ZC-O-50 |
1臺 |
|||
|
2.5 |
氧氣緩沖罐 |
匹配 |
1臺 |
|||
|
2.6 |
精密過濾器 |
匹配 |
1個 |
|||
|
|
制氧設備控制系統 |
KZ-Ⅱ |
1套 |
|||
|
包裝與運費 |
含運費 |
|||||
|
生產周期 |
20天工作日 |
|||||
|
付款方式 |
預付款30%，發貨前付70% |
|||||
|
合計 |
大寫： 小寫： |
|||||
備注：1、此報價含稅；
4、此價有效期60天。
主要設備技術參數

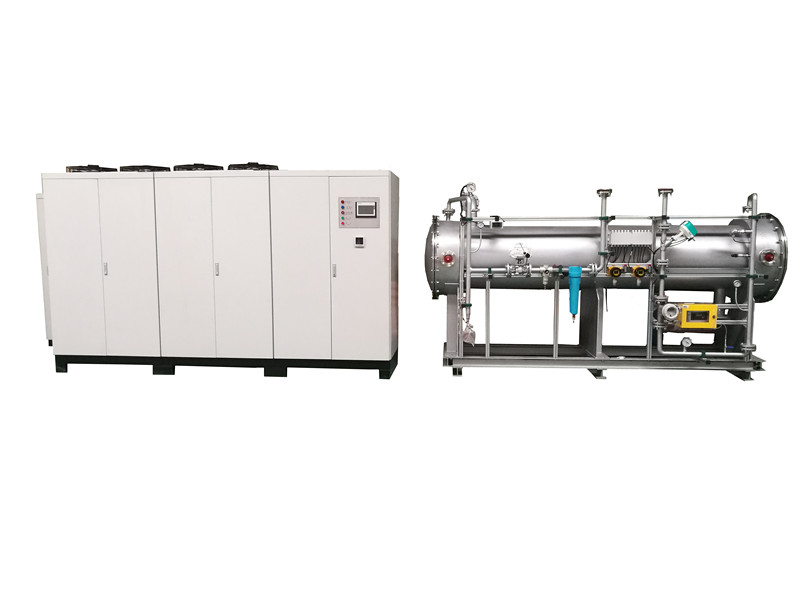

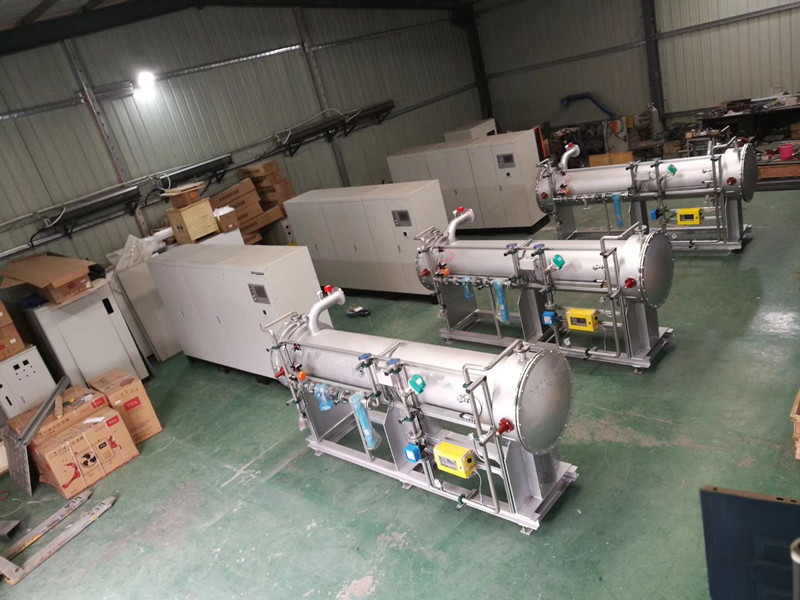

ZCO-5KG臭氧發生器
制造商： 廣東中辰臭氧設備有限公司
型 號： ZCO-5KG
外形尺寸：2300*856*2000 mm
臭氧產量： 5000 g/h
臭氧出氣濃度： 100-120 mg/l
額定功率： 45 kw
工作壓力： 0.09MPa，允許波動±5%
需氧氣量： 50 Nm3/h
冷卻水流量： 13 m3/h
電 源： 380v/50Hz/3ph
安裝環境： 室內
ZCO-5KG制氧系統（包含空壓機、干燥機、制氧機等）
制造商：中辰臭氧設備有限公司
全套系統功率： 80KW
氧氣產量： 50 Nm3/h
氧氣純度： 90%±1%
氧氣常壓露點： ≤-45℃
操作方式： 全自動
排污方式： 全自動
安裝環境： 室內
五、臭氧發生器的技術特點：
l 高效，產品專用電源頻率高，頻率范圍4KHZ-20KHZ，有效提高效率；
l 臭氧生成濃度高，耗電低，應用微間隙放電技術，氧氣源臭氧發生器平均產1公斤臭氧耗電8度；
l 產品放電介質采用小管徑石英玻璃管，石英具有介電常數高，不易擊穿，壽命長等特性；
l 系統穩定可靠，反應腔為免清洗免維護設計，產量、濃度不衰減，具有過流、過壓、過載、超溫、高低氣壓、低水流、斷水等完善的多重保護設計；
l 操作簡單，采用機電氣一體化設計，人機界面顯示，觸摸屏控制，參數易于調節；
l 臭氧反應腔采用SS304和SS316，密封材料為PTFE（聚四氟乙烯），耐臭氧腐蝕；
l 臭氧產量輸出穩定可調；
l 體積小，采用小管微間隙放電技術，有效減小體積；
特點:
u 頻率范圍： 4KHz-20KHz；
u 功率范圍： 200W-250KW；
u PFC ：＞0.9，功率因數：＞0.95；
u 高效率,，低能耗；
u 自動捕捉頻率諧振點；
u 微電腦控制：智能分析和控制系統；
u 進口IGBT模塊；
u 多級異常保護功能，聲光報警系統，且可根據
需求提供電鈴等報警接口；
軟啟動設計，電源性能穩定可靠。

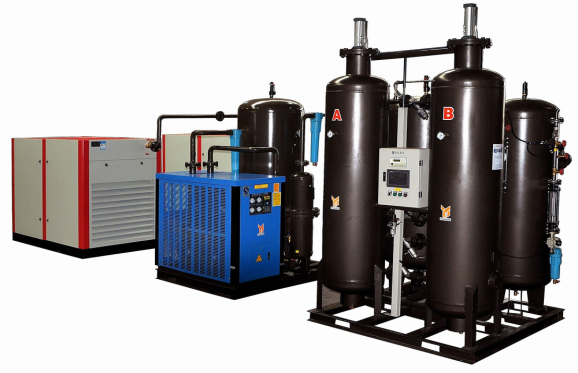

制氧部分：
PSA新型變壓吸附制氧裝置是一種在常溫下從空氣中直接制取氧氣的高新、節能分離技術。利用壓縮空氣經除水、除油、除塵一系列的凈化后，由于動力學效應，跟據沸石分子篩有選擇吸附的特性，氮被沸石分子篩大量吸附，在吸附未達到平衡時，氧在氣相中被富集起來，在變壓吸附作用下實現氮、氧分離。采用進口公司的PLC自動控制技術，實現連續生產高品質的氧氣。具有設備緊湊、占地面積小、全自動操作、運行可靠、起停車快、運行成本低、常溫生產和維修方便等優點，且氧氣的純度和產量可適當調節，無污染，是一種高效的現場制氧裝置。
說明：壓縮空氣經過儲氣罐穩壓，初級過濾器除水除塵，再進入冷干機降低氣體露點，濾除大量的水份，后經二級精密過濾，進入制氧機，制氧機將氮氣吸附排出，產生濃度為90%-93%的氧氣， 氧氣進入臭氧發生器內產生臭氧。
